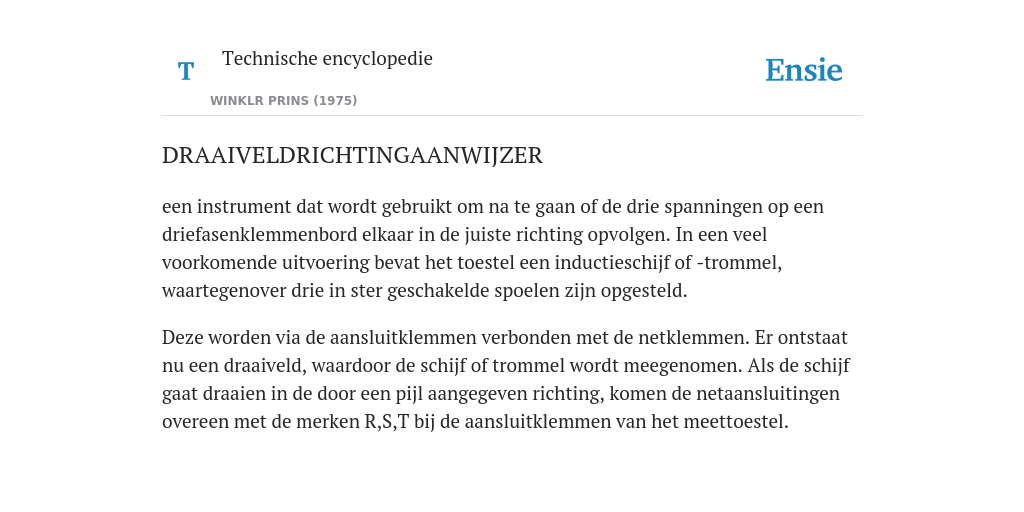

DRAAIVELDRICHTINGAANWIJZER

betekenis & definitie

een instrument dat wordt gebruikt om na te gaan of de drie spanningen op een driefasenklemmenbord elkaar in de juiste richting opvolgen. In een veel voorkomende uitvoering bevat het toestel een inductieschijf of -trommel, waartegenover drie in ster geschakelde spoelen zijn opgesteld.

Deze worden via de aansluitklemmen verbonden met de netklemmen. Er ontstaat nu een draaiveld, waardoor de schijf of trommel wordt meegenomen. Als de schijf gaat draaien in de door een pijl aangegeven richting, komen de netaansluitingen overeen met de merken R,S,T bij de aansluitklemmen van het meettoestel.

< >
