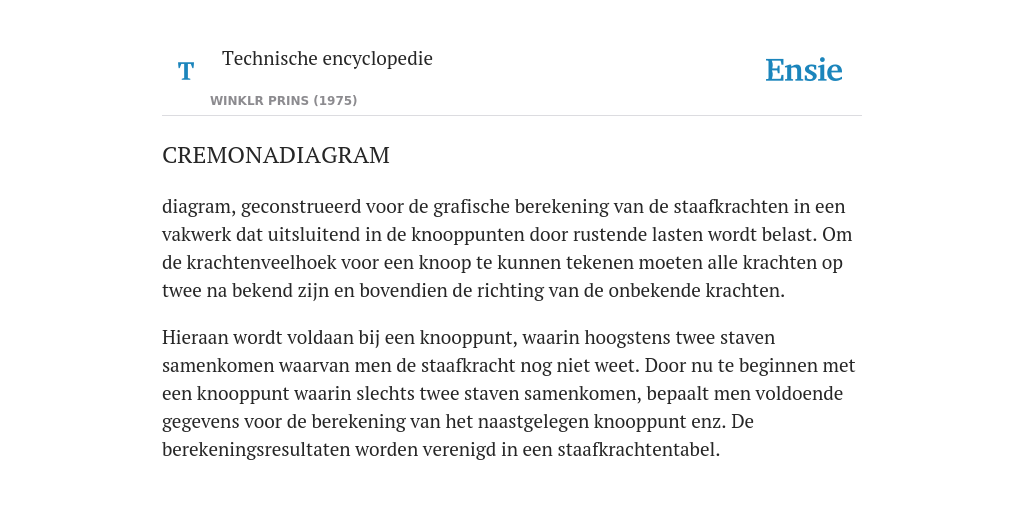

diagram, geconstrueerd voor de grafische berekening van de staafkrachten in een vakwerk dat uitsluitend in de knooppunten door rustende lasten wordt belast. Om de krachtenveelhoek voor een knoop te kunnen tekenen moeten alle krachten op twee na bekend zijn en bovendien de richting van de onbekende krachten.
Hieraan wordt voldaan bij een knooppunt, waarin hoogstens twee staven samenkomen waarvan men de staafkracht nog niet weet. Door nu te beginnen met een knooppunt waarin slechts twee staven samenkomen, bepaalt men voldoende gegevens voor de berekening van het naastgelegen knooppunt enz. De berekeningsresultaten worden verenigd in een staafkrachtentabel.
