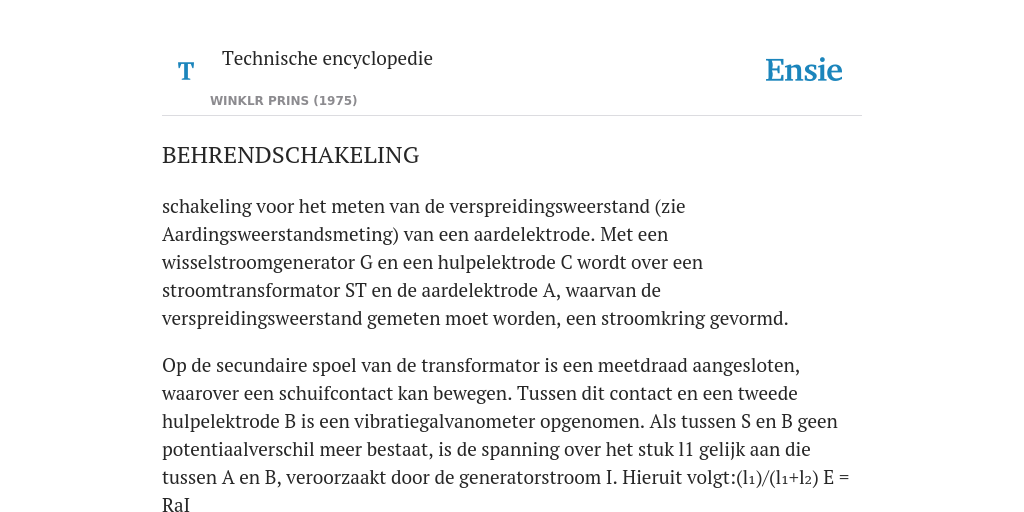

schakeling voor het meten van de verspreidingsweerstand (zie Aardingsweerstandsmeting) van een aardelektrode. Met een wisselstroomgenerator G en een hulpelektrode C wordt over een stroomtransformator ST en de aardelektrode A, waarvan de verspreidingsweerstand gemeten moet worden, een stroomkring gevormd. Op de secundaire spoel van de transformator is een meetdraad aangesloten, waarover een schuifcontact kan bewegen. Tussen dit contact en een tweede hulpelektrode B is een vibratiegalvanometer opgenomen. Als tussen S en B geen potentiaalverschil meer bestaat, is de spanning over het stuk l1 gelijk aan die tussen A en B, veroorzaakt door de generatorstroom I. Hieruit volgt:
(l₁)/(l₁+l₂) E = RaI
en dus is de verspreidingsweerstand:
Ra = (l₁)/(l₁+l₂) E/I
