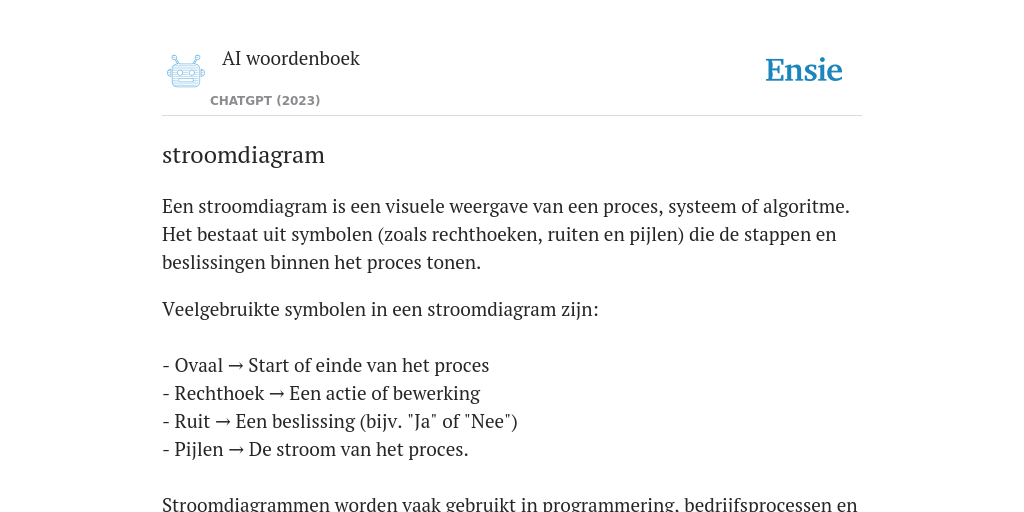

Een stroomdiagram is een visuele weergave van een proces, systeem of algoritme. Het bestaat uit symbolen (zoals rechthoeken, ruiten en pijlen) die de stappen en beslissingen binnen het proces tonen.
Veelgebruikte symbolen in een stroomdiagram zijn:
- Ovaal → Start of einde van het proces
- Rechthoek → Een actie of bewerking
- Ruit → Een beslissing (bijv. "Ja" of "Nee")
- Pijlen → De stroom van het proces.
Stroomdiagrammen worden vaak gebruikt in programmering, bedrijfsprocessen en technische schema’s.
